基于树莓派的5G模块测试系统步骤讲解
发布时间:2022/02/24 浏览量:113

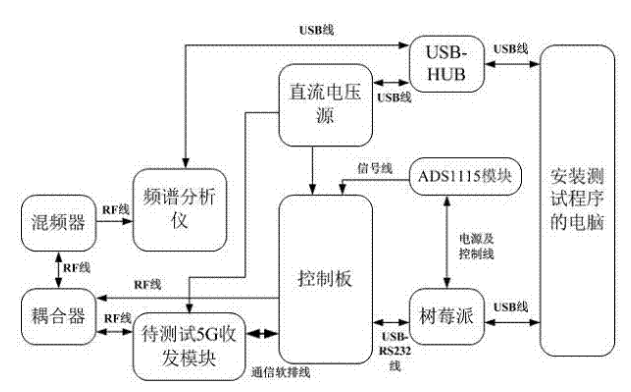

       提供基于树莓派的5g收发模块测试系统,包括:安装有测试程序的电脑、树莓派、用于电压测量的模数转换模块、控制板、待测试5g收发模块、usb集线器、用于输出射频信号的功率分配的耦合器、用于混合多种频率信号的混频器、给待测试5g收发模块和控制板供电的直流电压源、用于测量输入射频信号的功率、频率、相位的频谱分析仪,所述待测试5g收发模块与所述耦合器之间、所述耦合器与所述混频器之间、所述混频器与所述频谱分析仪之间分别通过射频线连接,所述频谱分析仪与所述usb集线器之间、所述usb集线器与所述直流电压之间、所述usb集线器与所述电脑之间、所述电脑与所述树莓派之间分别通过usb线连接,所述待测试5g收发模块与所述控制板通过通信软排线连接,所述控制板与所述模数转换模块通过信号线连接,所述控制板与所述树莓派通过usb线、rs232线连接,所述模数转换模块与所述树莓派通过电源线、控制线连接。

5G模块测试

      所述系统测试步骤如下:

(1)放上待测板,打开电脑测试软件程序运行;

(2)测试软件通过usb集线器控制直流电压源和频谱仪;

(3)测试软件通过连接电脑与树莓派的usb线与树莓派通讯,调用树莓派中python算法;

(4)树莓派通过ads1115模块进行电压测量,通过usb-rs232与控制板通讯,控制板设置待测板状态、发出频率信号、处理待测板输出的电信号;

(5)树莓派将待测板的状态参数或者测试结果参数反馈到电脑的测试程序中;

(6)电脑测试程序通过树莓派发出的状态参数或者测试结果参数完成待测板各项测试任务。
