IGBT模块进行特性测试
发布时间:2022/04/18 浏览量:102

对市场新推出的低功耗IC及功率器件特性无法准确把握?是否真正在自己的电源设计中发挥最大的作用,缺少一种简单经济的评价方法。对于电源产品设计,大功率开关管的选择是非常关键也是非常困难的。 如何在系统调试之前对IGBT模块特性进行测试,尤其基于桥式拓扑结构,在不同的负载条件测试IGBT及相应的二极管的特性?这些成为工程师非常头疼的问题。

企业微信截图_20220418132738

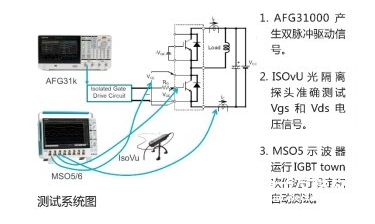

功率器件动态参数/双脉冲测试

功率器件如MOSFET和IGBT提供了快速开关速度,能够耐受没有规律的电压峰值,被广泛应用于电源转换产品的设计。尤其最新第三代半导体SiC和GaN快速发展和应用可以毫不夸张的说给电源行业带来颠覆性的变化。对于设计工程师来说却带来了非常大的测试挑战,如何保证选用的高速功率器件能稳定可靠的运行在自己的电源产品中,我们需要了解功率器件的动态特性:

器件在不同温度的特性

短路特性和短路关断

栅极驱动特性

关断时过电压特性

二极管回复特性

开关损耗测试等

泰克推出了IGBT Town功率器件支持单脉冲,双脉冲及多脉冲测试方案,集成强大的发生装置,数据测试装置及软件。用户可以自定义测试条件,测试项目包含:Toff, td(off), tf(Ic),Eoff, Ton, td(on),tr(Ic), Eon, di/dt, dv/dt, Err, qrr, Irr based on IEC60747。推荐解决方案:MSO54 + 5-wins + 5-PWR + TIVM02 + TIVH08 + TCP0030A + IGBT town软件。
